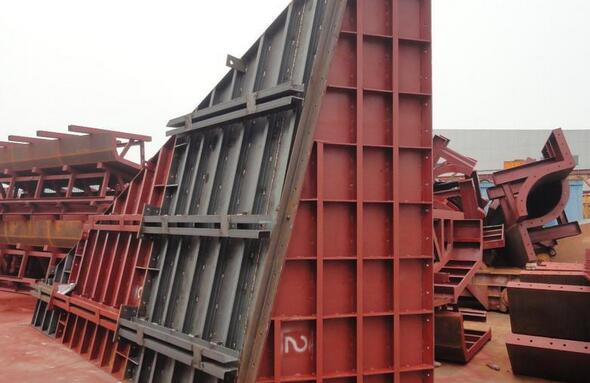

一、橋梁模板用途

主要用于鐵路橋和公路橋其跨度在46-160mm之間的結構件。材質的編號與化學成分:q345qdq345qc高強度低合金結構鋼。

二、蓋梁模板施工方案

1、工藝流程

支立柱安裝梁底模綁扎梁鋼筋安裝側模

2、支立柱

1）填土地面應夯實，并鋪墊通長腳手板。

2）安裝鋼立柱，因梁截面較大，施工時采用雙排支柱，用扣件鎖緊并加剪刀撐，水平拉桿離地200mm設一道，以上每隔1.8m設一道，支柱間距為1000mm。

3、安裝蓋梁底模

按設計標高調整支柱標高，然后安裝蓋梁底模板和兩邊連接角模，并拉線找平。

4、綁扎蓋梁鋼筋

蓋梁鋼筋在底板模板支好后綁扎，墊好保護層墊塊，經檢驗合格后辦理隱蔽工程驗收記錄。

5、安裝側模

安裝梁側模板，邊安裝邊拉線、量尺，與底模用U型卡連接，并在梁模板內側彈好梁標高線。

1）采用梁卡具時，固定梁側模板的間距不大于600mm，夾緊梁卡具，同時安放梁上口卡。因梁高超過600mm，需加對拉螺栓或?qū)忤F加固。2）梁板接頭的模板根據施工現場實際情況進行設計和加工。

三、承臺、系梁模板施工方案

西安鋼模板

1、工藝流程

找平定位安裝模板安裝龍骨及支撐

2、模板底邊抹好1：

水泥砂漿找平層，根據放線位置，在離地50~80mm處的主筋上焊接定位支桿，從四周頂住模板，以防止模板變位。

3、根據模板設計圖安裝模板，模板之間用U形卡連接卡緊，轉角位置用連接角模將兩側模板連接。

4、模板四周采用木龍骨支撐固定，并在模板內側彈好承臺（系梁）標高線。

四、肋板模板施工方案

1、工藝流程

找平定位安裝一側模板安裝另一側模板

2、找平定位

肋板模板底邊抹好1：3水泥砂漿找平層，根據放線位置，在離地50~80mm處的主筋上焊接長度等于肋板厚度的定位支桿，以防止模板位移。

3、安裝一側模板

按模板設計圖安裝一側模板，用靠尺和線墜校正，安裝拉桿或斜撐。模板豎直后，再安裝塑料套管和對拉螺栓或?qū)忤F，其規格和間距符合模板設計要求。

4、安裝另一側模板

清掃肋板內雜物后，再安裝另一側模板，調正拉桿和斜撐，使模板垂直后，擰緊對拉螺栓或固定對拉扁鐵，使兩面模板連成一體。
